Des Grayscale-SFR OECF Analyse-Schrägen-Rand-Scanner-Ziel Auflösungstest-des Diagramm-MTF

MTF-Analyse-Schrägen-Rand-Scanner-Ziel mit Grayscale SFR u. OECF

Katalog-Teilnummer: QA-62-, SFR-P-RM

Produkt-Name: Slant Rand-Scanner-Ziel mit Grayscale SFR u. OECF #2

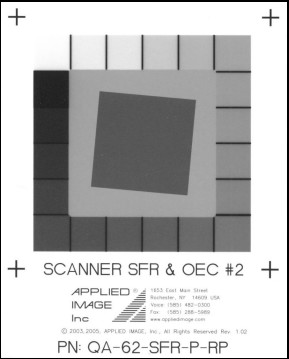

Beschreibung: Dunkelgraues 25mm Quadrat drehte 5 Grad (CW) auf einem grauen Feld. Umgebende Grayscaleflecken ändern in den getrennten Schritten von weißem zum Schwarzen. Zwanzig Flecken werden zur Verfügung gestellt und je messen 9x9mm. Die vier Eckekreuze messen 2,625" (66.68mm) Mitte, zu zentrieren. Der obere rechte Grayscaleflecken ist in der Dichte dem Hintergrund des gedrehten Quadrats gleich (0,50 Dichte). Linke Grayscaleflecken ist gleich in der Dichte dem Mitte gedrehten Quadrat der unterere (1,10 Dichte).

Substrat-Größe: 75 x 95mm

Substrat-Art: Weißes reflektierendes Fotopapier des weißen reflektierenden Fotopapiers: Photographische Emulsion Polarität: Emulsion Polarität

Leserichtung: Recht las Emulsion herauf (RREU). Bild-Platzierungs-Genauigkeit: Nicht anwendbar

Kenngröße-Genauigkeit: Nicht anwendbarer Bild-Kontrast/Dichte: Nicht anwendbar

Geschichte/typischer Gebrauch: Testseite wird benutzt, um Antwort von Digitalsystemen zur schräg gelegenen Gratsprungfunktion, eine MTF-Analyse zu überprüfen.

Anderes: Ein ausführbares Programm Windows (2,5 MB-Zip Datei) ist für Download von www.i3a.org verfügbar. Dieses ausführbare ist eine spezifische Version des Zielformats von sfrwin, das dem Benutzer erlaubt, Standorte des fiducial Kennzeichens durch ein GUI leicht vorzuwählen. Vier Vertikale (zwei horizontal und zwei) SFR-Schätzungen werden basierte auf vorher festgelegt Randstandorten sowie optoelektronische Umwandlungs-Funktion (OECF) und Geräuschdaten für Zielgrauflecken erzeugt. Tiff- und BMP-Dateien sind die annehmbaren Eingabeformate.

In Verbindung stehende Teile: QA-61, QA-76, QA-72, QA-77
